TOPOGRAFÍA APLICADA A LA CONSTRUCCIÓN DE CARRETERAS

En el estudio, elaboración y ejecución de cualquier proyecto de Ingeniería de obras que tengan como asiento la superficie de la tierra, es necesario el uso de la Topografía.
1º En la elaboración del área destinada para la obra. Las características del terreno son la guía del Arquitecto, para la mejor distribución y ubicación de la obra, en sus aspectos funcionales y ornamentales; y del Ingeniero para conseguir la mayor rigidez, estabilidad y seguridad de ésta. Se refiere al levantamiento topográfico de la zona.
2º En la Geometrización del proyecto, donde se vinculan en forma analítica, los diferentes ejes de simetría de la obra, entre si mismo y con elementos fijos del terreno, (puntos permanentes) con fines de su posterior replanteo.
3º En el replanteo, mediante el cual se ubican en el terreno las diferentes partes de la obra, en las posiciones relativas señaladas en el proyecto.
Para la construcción de una carretera es necesario pasar por las siguientes etapas:
a) Planificación b) Anteproyecto c) Proyecto d) Construcción.

Existen partes de estas etapas que sé logran con el auxilio de la Topografía, las cuales son:
a) Estudio de las rutas b) Estudio del trazado c) Anteproyecto d) Proyecto.

El Estudio de las rutas es el proceso preliminar de acopio de datos y reconocimiento de campo, hecho con la finalidad de seleccionar la faja de estudio que reúna las condiciones óptimas para el desenvolvimiento del trazado. En esta etapa se obtiene información, se elaboran croquis, se efectúan los reconocimientos preliminares y se evalúan las rutas.

El Estudio del trazado consiste en reconocer minuciosamente en el campo cada una de las rutas seleccionadas. Así se obtiene información adicional sobre los tributos que ofrecen cada una de estas rutas y se localizan en ellas la línea a las líneas correspondientes a posibles trazados en la carretera.

En el Anteproyecto se fija en los planos la línea que mejor cumpla los requisitos planimétricos y altimétricos impuestos a la vía. En esta etapa se elaboran planos por medios aéreos o terrestres y se establece la línea tentativa del eje.

El Proyecto es el proceso de localización del eje de la vía, su replanteo del trazado y de sus áreas adyacentes, establecimiento de los sistemas de drenaje, estimación de las cantidades de obras a ejecutar y redacción de los informes y memorias que deben acompañar a los planos.

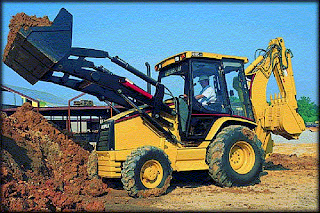

Durante cada una de las etapas de la construcción de la vía, se toman en cuenta muchos factores, entre los mismos se encuentra el Movimiento de Tierras, el cual es uno de los más importantes, por el peso económico que tiene en el presupuesto. El movimiento de tierra engloba todas aquellas actividades de excavación y relleno necesarias para la construcción de la carretera.

ZAPATA (Cimentacion)

Una zapata es un tipo de cimentación superficial (normalmente aislada), que puede ser empleada en terrenos razonablemente homogéneos y de resistencias a compresión medias o altas. Consisten en un ancho prisma de hormigón (concreto) situado bajo los pilares de la estructura.
Su función es transmitir al terreno las tensiones a que está sometida el resto de la estructura y anclarla.
Cuando no es posible emplear zapatas debe recurrirse a cimentación por pilotaje o losas de cimentación.

Tipos de zapatas

Existen varios tipos de zapatas en función de si servirán de apoyo o soporte a uno o varios pilares o columnas, o bien a muros.

Zapatas aisladas

Empleadas para pilares aislados y terrenos de buena calidad, cuando la excentricidad de la carga del pilar es pequeña o moderada. Esta última condición se cumple mucho mejor en los pilares no perimetrales de una construcción. Las zapatas aisladas según su relación entre el canto y el vuelo o largo máximo libre pueden clasificarse en:
Zapatas rígidas o poco deformables.
Zapatas flexibles o deformables.
Y según el esfuerzo vertical esté en el centro geométrico de la zapata se distingue entre:
Zapatas centradas.
Zapatas excéntricas.

Zapatas combinadas

A veces, cuando un pilar no puede apoyarse en el centro de la zapata, sino excéntricamente sobre la misma o cuando se trata de un pilar perimetral con grandes momentos flectores la presión del terreno puede ser insuficiente para prevenir el vuelco de la cimentación. Una forma común de resolverlo es uniendo o combinando la zapata de cimentación de este pilar con la más próxima, o mediante vigas de atado, de tal manera que se pueda evitar el giro la cimentación.
Un caso frecuente de uso de zapatas combinadas son las zapatas de medianería o zapatas de lindero, que por limitaciones de espacio suelen ser zapatas excéntricas. Por su propia forma estas zapatas requieren para un correcto equilibrio una viga de atado. Dicha viga de atado junto con otras dos zapatas, constituye un caso de zapatas combinadas.

Zapatas corridas o continuas

Dibujo esquemático de zapata continua.
Se emplea normalmente este tipo de cimentación para sustentar muros de carga, o pilares alineados relativamente próximos, en terrenos de resistencia baja,media o alta. Las zapatas de lindero conforman la cimentación perimetral, soportando los pilares o muros excéntricamente; la sección del conjunto muro-zapata tiene forma de _ para no invadir la propiedad del vecino. Las zapatas interiores sustentan muros y pilares según su eje y la sección muro-zapata tiene forma de T invertida __; poseen la ventaja de distribuir mejor el peso del conjunto.

Puentes

Puente


Puente sobre el río Colorado, en Estados Unidos.
Un puente es una construcción, por lo general artificial, que permite salvar un accidente geográfico o cualquier otro obstáculo físico como un río, un cañón, un valle, un camino, una vía férrea, un cuerpo de agua, o cualquier obstrucción. El diseño de cada puente varía dependiendo de su función y la naturaleza del terreno sobre el que el puente es construido.
Su proyecto y su cálculo pertenecen a la ingeniería estructural, siendo numerosos los tipos de diseños que se han aplicado a lo largo de la historia, influidos por los materiales disponibles, las técnicas desarrolladas y las consideraciones económicas, entre otros factores.

Historia de los puentes

Romano para puentes y acueductos, algunos de los cuales todavía se mantienen en pie. Los puentes basados en arcos podían soportar condiciones que antes se habrían llevado por delante a cualquier puente.

Puente Romano de Córdoba, con la Mezquita de Córdoba. Los romanos fueron grandes constructores de puentes y acLos puentes tienen su origen en la misma prehistoria. Posiblemente el primer puente de la historia fue un árbol que usó un hombre prehistórico para conectar las dos orillas de un río. También utilizaron losas de piedra para arroyos pequeños cuando no había árboles cerca. Los siguientes puentes fueron arcos hechos con troncos o tablones y eventualmente con piedras, usando un soporte simple y colocando vigas transversales. La mayoría de estos primeros puentes eran muy pobremente construidos y raramente soportaban cargas pesadas. Fue esta insuficiencia la que llevó al desarrollo de mejores puentes. El arco fue usado por primera vez por el Imperio ueductos en la antigüedad.
Un ejemplo de esto es el Puente de Alcántara, construido sobre el Río Tajo, cerca de Portugal. La mayoría de los puentes anteriores habrían sido barridos por la fuerte corriente. Los romanos también usaban cemento, que reducía la variación de la fuerza que tenía la piedra natural. Un tipo de cemento, llamado pozzolana, consistía de agua, lima, arena y roca volcánica. Los puentes de ladrillo y mortero fueron construidos después de la era romana, ya que la tecnología del cemento se perdió y más tarde fue redescubierta.
Los puentes de cuerdas, un tipo sencillo de puentes suspendidos, fueron usados por la civilización Inca en los Andes de Sudamérica, justo antes de la colonización europea en el siglo XVI.

Materiales

Se usan diversos materiales en la construcción de puentes. En la antigüedad, se usaba principalmente madera y posteriormente se usó roca. Más recientemente se han construido los puentes metálicos, material que les da mucha mayor fuerza. Los principales materiales que se usan para la edificación de los puentes son:

Piedra
Madera
Acero
Hormigón armado (concreto)
Hormigón pretensado
Hormigón postensado
Mixtos

EDIFICIOS

La palabra edificio quiere decir fuego y del latin, hacer lo que no debe extrañarse cuando se sigue diciendo hogar a la vivienda.

la inventiva humana fue mejorando las tecnicas de construccion y decorando las diversas partes, hasta hacer de la actividad de edificar una de las bellas artes: la Arquitectura.

"CUERPOS DEL EDIFICIO"

podemos describir los cuerpos de un edificio como las partes fisicas que lo componen:

se distinguen de la siguiente manera:

1. Ala es el cuerpo que se extiende por un lateral en relacion con otro.


2. Pórtico es el cuerpo formado por una galeria de columnas o por arcadas ante la portada del edificio y tambien toda galería de columnas o pilastras, cubierta y apoyada en el suelo pero abieta al aire libre.


3. Peristilo es el pórtico que se extiende alrededor del edificio ya en su parte interior o exterior.


4. Atrio, patio situado en el interior del edificio t tambien una plaza en el exterior de algunas iglesias.
